一、高通濾波器（HPF）
作用
高通濾波器（High-PassFilter,HPF）的主要功能是允許高頻信號順暢通過，同時對低頻信號進行有效抑制，廣泛應用于圖像處理、音頻放大以及電子噪聲過濾等多個領域，對于提取高頻信息、去除低頻干擾起著關鍵作用。
頻率響應
通帶：在截止頻率以上的高頻區域，信號可以毫無阻礙地通過，濾波器對這些高頻信號的衰減極小，確保高頻信息的完整傳輸。
阻帶：對于截止頻率以下的低頻信號，濾波器會逐漸增強對其的衰減作用，隨著頻率降低，衰減程度不斷加大，從而有效抑制不需要的低頻成分。
電路結構
在高通濾波器中，電容被放置在輸入端，電感則位于輸出端，這樣的布局使得電壓相位呈現超前狀態。以常見的RC高通濾波電路為例，電容與電阻采用特定的連接方式，輸入信號首先進入電容，經過濾波處理后，再傳輸至電阻，最終到達輸出端，實現對高頻信號的篩選和低頻信號的過濾。
應用案例
在某個音頻放大電路中，為去除低頻噪聲并保留高頻音頻信號，采用了一階高通濾波器。通過合理選擇電容和電阻的參數，設定合適的截止頻率，成功實現了對音頻信號的純凈放大，提升了音頻輸出的質量。其中，R1和R2用于調整輸出電壓，C1作為相位補償電容，加速穩定輸出電壓，解決振鈴問題。C1和R2串聯至接地，C1相當于輸入，R2相當于輸出，分析得出電容在輸入端，因此為超前電壓相位，C1的相位補償作用對電路穩定性和信號完整性至關重要。
二、低通濾波器（LPF）
作用
低通濾波器（Low-PassFilter,LPF）的作用與高通濾波器相反，它允許低頻信號順暢通過，而對高頻信號進行有效抑制，在音頻處理、無線通信和數據轉換等眾多領域有著不可替代的重要地位。
頻率響應
通帶：截止頻率以下的低頻信號是低通濾波器的通帶，這些信號在通過濾波器時幾乎不會受到衰減，能夠保持原有的幅度和特性。
阻帶：當信號頻率超過截止頻率后，進入阻帶，濾波器會對這些高頻信號逐漸增強衰減作用，隨著頻率的升高，衰減程度不斷加大，從而有效濾除高頻干擾。
電路結構
在低通濾波器中，電容位于輸出端，電感置于輸入端，這樣的結構設計導致電壓相位滯后。例如LC低通濾波電路，電感先對輸入信號進行處理，然后再經過電容濾波，最終輸出平穩的低頻信號。
應用案例

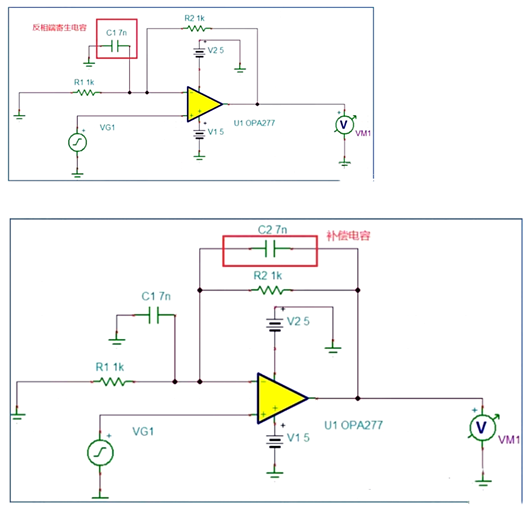

在某無線通信系統中，為抑制高頻噪聲并保留低頻有效信號，使用了LC低通濾波器。通過精心設計電感和電容的參數，確定合適的截止頻率，實現了對信號的有效過濾和傳輸，提高了通信系統的抗干擾能力和信號質量。在該系統中，R2和C1串聯接入地線，R2作為輸入，C1作為輸出，呈現出電壓滯后的特性。為達到相位補償?shù)哪康?，可以在R2上并聯C2，使C2和R1構成高通濾波器Q，實現相位超前，但在這個低通濾波器應用案例中，重點是突出低通濾波器本身的功能和結構特點。

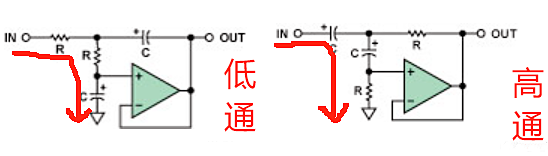

如下圖，低通為輸入R和輸出C。高通為輸入C和輸出R。
三、高通濾波器與低通濾波器的對比
電路構成
電容位置：在低通濾波器中，電容處于輸出端，而在高通濾波器中，電容位于輸入端。這使得低通濾波器的電壓相位滯后，高通濾波器的電壓相位超前。
電感位置：電感在低通濾波器中位于輸入端，而在高通濾波器中則處于輸出端。這種布局差異導致兩者對不同頻率信號的響應特性截然不同。
信號處理特性
信號通過能力：低通濾波器只允許低于特定截止頻率的信號通過，阻止高頻信號；高通濾波器則允許高于特定截止頻率的信號通過，抑制低頻信號。
應用場景差異：低通濾波器在音頻處理中用于保留低頻音頻信號，去除高頻噪聲；高通濾波器在圖像處理領域可實現邊緣增強等功能，提取高頻圖像信息。
傳遞函數特性
高通濾波器的傳遞函數在低頻時表現為衰減，隨著頻率升高，增益逐漸提高；低通濾波器的傳遞函數則在低頻時增益較高，隨著頻率升高逐漸衰減。
頻率響應曲線
高通濾波器的頻率響應曲線從低頻向高頻呈現先下降后上升的趨勢，低頻時信號被衰減，高頻時信號通過；低通濾波器的頻率響應曲線則是先上升后下降，低頻信號通過，高頻信號被衰減。
